PTSシリーズ　RI廃棄用フィルターシーケンス

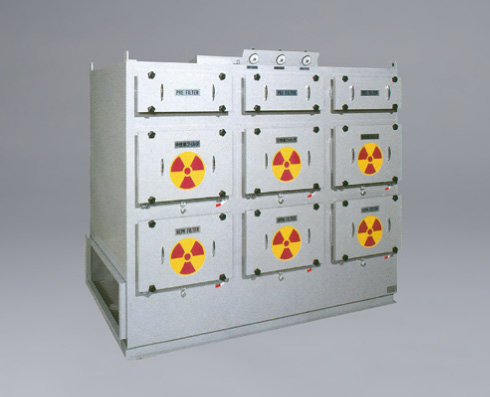

密封交換型排気ケーシング

密封交換型排気ケーシングのイメージ

SKK品番：SK-462

ピュアトラップシステム(PTS)は
密封交換型のフィルタユニットです。

直接触れることなく密封状態でフィルタの交換が可能な排気設備用ユニットです。HEPAフィルタおよび活性炭フィルタを内蔵し、放射性粉塵、ガス等を除去します。

●PTSシリーズ（密封式交換型排気ケーシング）／PHタイプ
型式 PTS-S1PH-S PTS-S2PH-S PTS-S3PH-S
風量（m³/min） 30 30 90
寸法
（㎜）		 W 850 1700 2550
D 700 700 700
H 1635 1635 1660
フィルタ
枚数		 プレ 1 2 3
HEPA 1 2 3
フィルタ重量（kg） 14 28 42
●PTSシリーズ（密封式交換型排気ケーシング）／PHCタイプ
型式 PTS-S1PHC-S PTS-S2PHC-S PTS-S3PHC-S
風量（m³/min） 28.3 56.6 84.9
寸法
（㎜）		 W 850 1700 2550
D 700 700 700
H 2290 2290 2290
フィルタ
枚数		 プレ 1 2 3
HEPA 1 2 3
活性炭 1 2 3
フィルタ重量（kg） 47 94 141

RI排気用フィルタ

放射性物質取り扱い施設である、病院・原子力研究施設・RI薬品工場でのご使用に最適です

ＲＩ用フィルタ

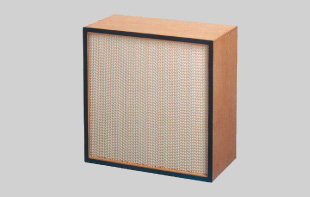

焼却減容型HEPAフィルタ

焼却減容型HEPAフィルタのイメージ

SKK品番：SK-461B

使用済みフィルタを焼却でき廃棄物量低減。複合ろ材(ガラス繊維+合成繊維)をディーププリーツ状に成形。捕集効率 ≧99.97%(0.3μm粒子)

ＲＩ用フィルタ

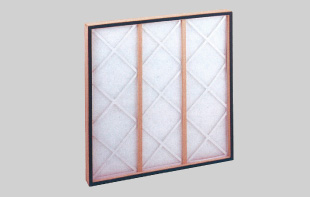

焼却減容型プレフィルタ

焼却減容型プレフィルタのイメージ

SKK品番：SK-464B

使用済みフィルタを焼却でき廃棄物量低減。化学繊維ろ布を使用。捕集効率 ≧82%(ASHRAE質量法)

ＲＩ用フィルタ

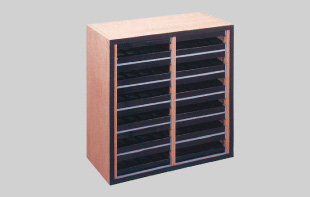

焼却減容型チャコールフィルタ

焼却減容型チャコールフィルタのイメージ

SKK品番：SK-463B

使用済みフィルタを焼却でき廃棄物量低減。吸着剤には、やしがら活性炭にヨウ化カリウムとヨウ素の混合物を添着した高い吸着効率を示す添着活性炭を使用。

型式 寸法
H×W×D（mm）		 定格風量（m³/min） 初期圧損
（Pa）		 最終圧損
（Pa）		 捕集効率 製品重量（kg）
8A1-66 610×610×290 31 249 498 99.97※※ 15 焼却減容型HEPAフィルタ
FW-610-KN50P 610×610×50 56 88 196 82※ 1.2 焼却減容型プレフィルタ
ST-30W 610×610×292 28.3 250 — — 40 焼却減容型チャコールフィルタ

ＲＩ用フィルタ

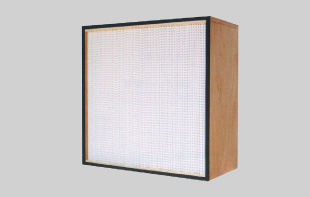

AP焼却型HEPAフィルタ

AP焼却型HEPAフィルタのイメージ

SKK品番：SK-461A

廃棄物が減容比1/100
捕集効率 99.97%以上(DOPテスト)

型式 寸法
H×W×D（mm）		 定格風量
（CMM）		 初期圧損
（Pa）
APGN-305W-KG 305×305×290 7.0 250
APGN-500W-KG 500×500×290 21.0 250
APGN-610W-KG 610×610×290 31.0 250
APGN-760W-KG 610×760×290 39.0 250
APGN-610×305W-KG 610×305×290 15.0 250

ＲＩ用フィルタ

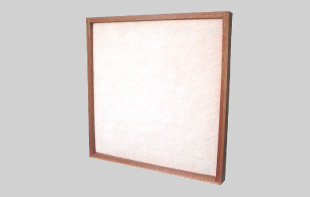

AP焼却型プレフィルタ

AP焼却型プレフィルタのイメージ

SKK品番：SK-464A

寸　　法 ：610×610×50
捕集効率 ：99.97％以上（0.3μDOP試験）
初期圧損 ：250pa以下／270pa以下
最終圧損 ：500pa
最高温度 ：60℃
最高湿度 ：85％PH

ＲＩ用フィルタ

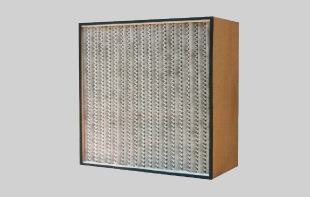

AP焼却型チャコールフィルタ

AP焼却型チャコールフィルタのイメージ

SKK品番：SK-463A

特殊活性炭素繊維製で長寿命。捕集効率が劣化しにくい優れた素材。焼却減容比は1/300

型式 寸法
H×W×D（mm）		 定格風量
（CMM）		 種類 効率
％		 重量
kg		 外枠
材質		 ろ材 セパレータ
CW-610W-1 610×610×292 28.0 枠型 80 約11 合板 活性炭素繊維 特殊加工紙
CW-610W-2 610×610×292 28.0 枠型 90 約13 合板 活性炭素繊維 特殊加工紙
